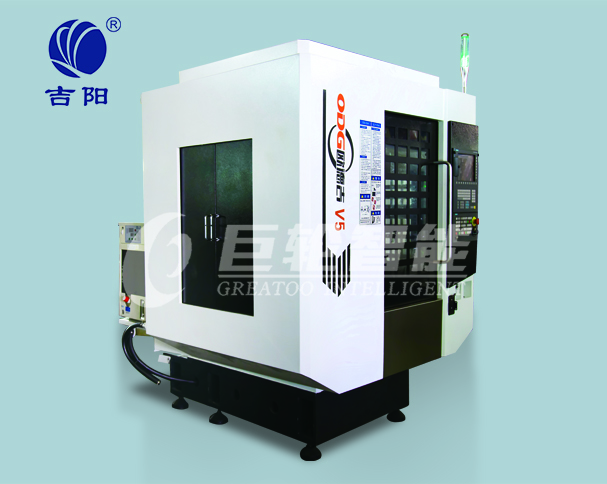

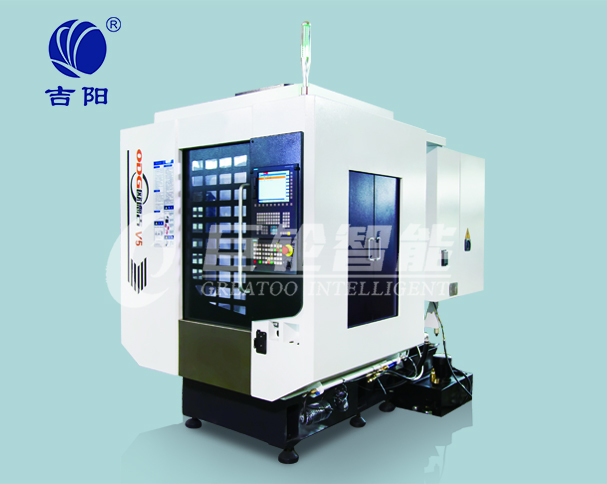

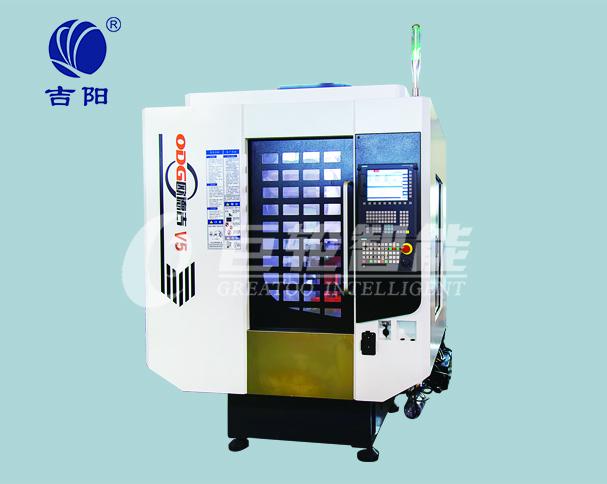

ODG-V5钻铣自动化加工中心接纳德国手艺，结构合理，结实稳固，占地面积小，配合西门子SINUMERIK828D数控系统，操作简朴快捷，主要针对钻孔、攻牙、铣削等加工制造，速率快，生产效率高，降低本钱效果显著 。
|
事情台 /Workbench |
|
|
事情尺寸/Working dimension |
650x400mm |
|
主轴中心至滑块装置面/Spindle center to slide mounting surface |
450mm |
|
事情台承重/Table bearing |
250kg |
|
T型槽尺寸/Type T groove size |
3-14x100 mm x n |
|
加工规模/Machining range |
|
|
X轴最大行程/X axis Max stroke |
500mm |
|
Y轴最大行程/Y axis Max stroke |
400mm |
|
Z轴最大行程/Z axis Max stroke |
300mm |
|
主轴端面至事情台距离最大/最小 Spindle end face to the maximum / minimum distance |
450/150mm(标准) 450/150mm (standard) |
|
主轴 /Principal axis |
|
|
主轴锥孔/Taper of spindle |
Bt30 |
|
转速/Speed |
15000(机械主轴Mechanical spindle)r/min 20000(机械主轴Mechanical spindle)r/min 24000(电主轴Motorized spindle)r/min |
|
最大输出扭矩/Maximum output torque |
23(机械主轴Mechanical spindle)N · m 25(机械主轴Mechanical spindle)N · m |
|
主电机功率/Main motor power |
4.9KW(机械主轴Mechanical spindle)/5.5KW(机械主轴Mechanical spindle) |
|
刀库/The knife |
|
|
最大刀具长度/Maximum tool length |
150mm |
|
刀库形式/Tool magazine form |
刀臂式刀库/Cutter arm type cutter 高速伺服刀库/High speed servo tool stock |
|
刀库容量/Tool magazine capacity |
16把（unit） 21把（unit） |
|
最大刀具直径/Maximum tool diameter |
65mm(满刀) /75mm（相邻空刀） 60mm (full knife) /120mm (adjacent to the empty knife) |
|
最大刀具重量/Maximum tool weight |
3kg |
|
换刀时间（刀对刀）/Tool change time (T-T) |
1.8s |
|
进给/Feed |
|
|
切削进给速率规模/Cutting feed speed range |
1-30000mm/min |
|
快速移动速率X/Y/Z轴/Fast moving speed X/Y/Z axis |
48/48/48m/min |
|
定位不确定性 /Location uncertainty |
|
|
VDI/DGQ3441-X/Y/Z轴(axis) |
0.008/0.008/0.008mm |
|
重复定位精度 /Repeated positioning accuracy |
|
|
VDI/DGQ3441-X/Y/Z轴(axis) |
0.005/0.005/0.005mm |
|
|
|
|
数控系统/numerical control system |
西门子/SIEMENS828D |
|
电气总容量/Total electric capacity |
12.5kVA |
|
机床轮廓尺寸/Machine tool profile dimensions |
|
|
长/Length |
2200mm |
|
宽/Wide |
1680mm |
|
高/High |
2500mm |
|
|
|
|
气源流量/Air flow |
0.1~0.2M?/min |
|
机床总重量/Total weight of machine tool |
3000kg |
